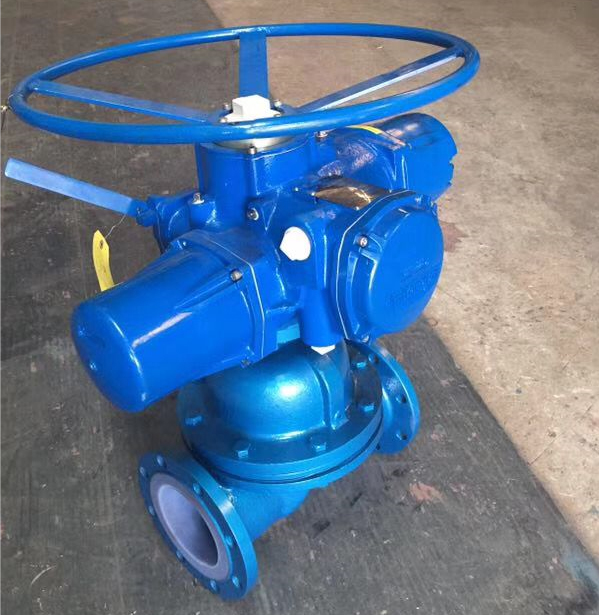

G941F46电动衬氟隔膜阀
添加时间：2020/4/11
产品：电动衬氟隔膜阀
型号：G941F46-16C/等
规格：DN15~250
特点：隔膜把下部阀体内腔与上部阀盖内腔隔开，使位于隔膜上方的阀杆、阀瓣等零件不受介质腐蚀，省去了填料密封结构，且不会产生介质外漏。
|
技术标准
|
|
|
设计和制造
|
GB/T12235
|
|
结构长度
|
HG/T3704-2003 GB12221ASME B16.10
|
|
法兰尺寸
|
Gb/T9113.1 ANSI B16.5a
|
|
结构形式
|
堰式、直流式
|
|
驱动方式
|
手动、气动、电动
|
|
公称压力
|
0.6、1.0、1.6、2.5
|
|
压力试验
|
GB/T13927-92API598
|
|
基本型号
|
|||
|
手
动
|
G41F4(堰式)
|
气
动
|
G641G4 （往复式）
|
|
G41F46（堰式）
|
G641F46 （往复式）
|
||
|
G45F4 （直流式 ）
|
G6B45F4 （常闭式）
|
||
|
电动
|
G45F46 （直流式）
|
电
动
|
G6B45F４６（常闭式）
|
|
G9B41F4（防爆式）
|
G945F4（普通式）
|
||
|
G9B41F46（防爆式）
|
G945F46（普通式）
|
||
主要零部件材料表：
|
零件名称
|
精铸球墨铸铁
|
碳钢
|
不锈钢
|
|||
|
QT
|
C
|
P
|
R
|
PL
|
RL
|
|
|
阀体、阀盖、阀瓣
|
QT400
|
WCB
|
CF8
|
CF8M
|
CF3
|
CF3M
|
|
阀杆
|
2Cr13
|
2Cr13
|
CF8
|
CF8M
|
CF3
|
CF3M
|
|
衬里层
|
FEP(F46)、PTFE（F4）、PFA(可溶性聚四氟乙烯)、PO(聚烯烃)、PE(超高分子量聚乙烯)
|
|||||
|
隔膜
|
ZcuA110Fe3
|
|||||
|
阀杆螺母
|
FEP(F46)、CR（氯丁橡胶）、PFA(可溶性聚四氟乙烯)、FPDM(乙丙橡胶)
|
|||||
|
螺栓
|
35
|
35
|
1Cr17Ni2
|
1Cr17Ni2
|
1Cr18Ni9
|
1Cr18Ni9
|
|
螺母
|
45
|
45
|
0Cr18Ni9
|
0Cr18Ni9
|
0Cr18Ni9
|
0Cr18Ni9
|
|
手轮
|
A3
|
|||||
