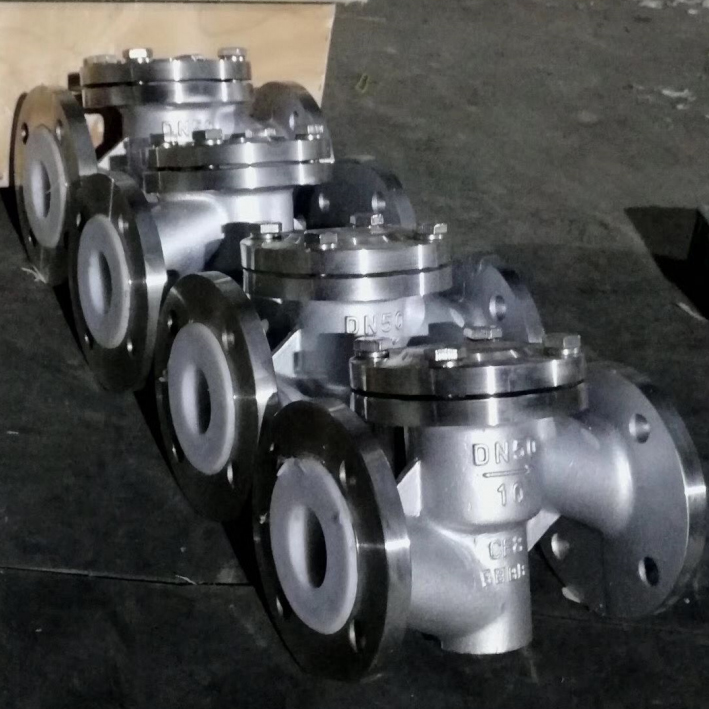

H41F46升降式衬氟止回阀
添加时间：2020/4/11
产品名称：衬氟止回阀
型号：H41F46-16C/H42F46-16C/H44F46-16C等
规格：DN15~250
作用：衬氟止回阀(又称逆止阀)这种类型的阀门的作用是只允许介质向一个方向流动，而且阻止方向流动。通常这种阀门是自动工作的，在一个方向流动的流体压力作用下，阀瓣打开；流体反方向流动时，由流体压力和阀瓣的自重合阀瓣作用于阀座，从而切断流动。
|
技术标准
|
|
|
设计和制造
|
GB/T12235 GB/T12236
|
|
结构长度
|
HG/T3704-2003 GB12221ASME B16.10
|
|
法兰尺寸
|
GB/T9113.1、ANSI B16.5a
|
|
结构形式
|
升降立式、旋转式、升降直通式
|
|
公称压力
|
0.6、1.0、1.6、2.5MpaClass150 JIS 10K
|
|
压力试验
|
GB/T13927-92API598
|
|
基本型号
|
||
|
H41F4
|
H42F4
|
H441F4
|
|
H41F46
|
H42F46
|
H44F46
|
|
H41PFA
|
H42PFA
|
H44PFA
|
主要零部件材料表：
|
零件名称
|
精铸球墨铸铁
|
碳钢
|
不锈钢
|
|||
|
QT
|
C
|
P
|
R
|
PL
|
RL
|
|
|
阀体、阀盖、阀瓣
|
QT400
|
WCB
|
CF8
|
CF 8M
|
CF3
|
CF3M
|
|
内衬材料
|
FEP(F46)、PTFE（F4）、PFA(可溶性聚四氟乙烯)、PO(聚烯烃)、PE(超高分子量聚乙烯)
|
|||||
|
螺栓
|
35
|
35
|
1Cr17Ni2
|
1Cr17Ni2
|
1Cr18Ni9
|
1Cr18Ni9
|
|
螺母
|
45
|
45
|
0Cr18Ni9
|
0Cr18Ni9
|
0Cr18Ni9
|
0Cr18Ni9
|
