产品展示 Product
当前位置:首页 > 产品展示

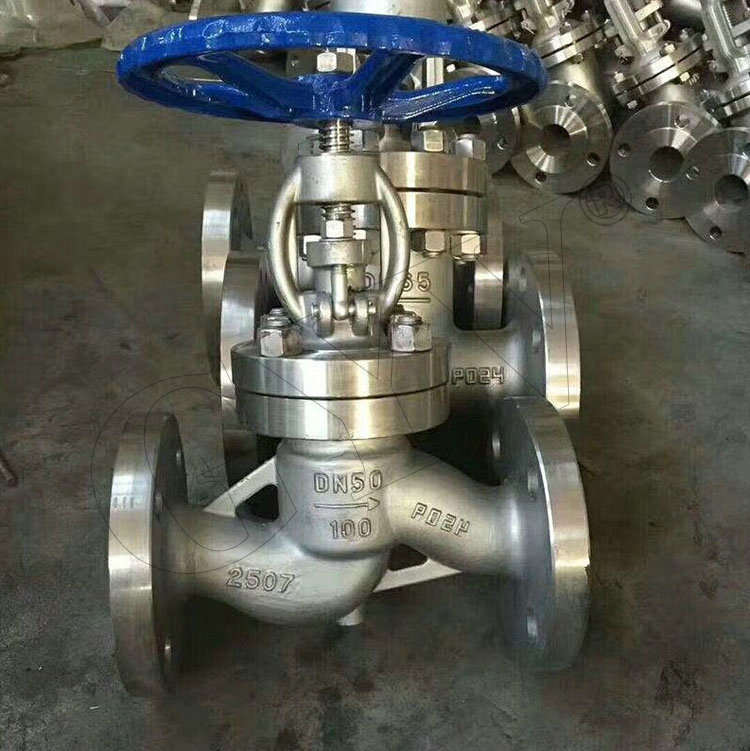

J41W不锈钢截止阀
添加时间:2019/7/11
J41W不锈钢截止阀


『J41W不锈钢截止阀』专业生产厂家,由本厂自主研发生产的【不锈钢截止阀】质量可靠、价格合理、售后服务完善。『J41W不锈钢截止阀』适用于各种轻重工业及楼宇管道。广泛应用于:化工、石化、石油、造纸、采矿、电力、液化气、食品、制药、给排水、市政、机械设备配套、电子工业,城建等领域。



产品名称
J41W不锈钢截止阀
产品型号
J41W
公称通径
DN15-400
压力范围
1.6MPa-10.0MPa
阀体材质
不锈钢(304L/R、316L/R)


产品概述:

J41W不锈钢截止阀的启闭件是圆柱形的阀瓣,密封面呈平面或锥面,阀瓣沿流体的中心线作直线运动。国标截止阀只适用于全开和全关,一般不用来调节流量,定做时允许作调节和节流。公称压力1.6MPa-16.0MPa,工作温度-29~550℃的石油、化工、制药、化肥、电力行业等各种工况的管路上,切断或接通管路介质。驱动方式有手动、齿轮传动、电动、气动等。



【一】产品特点:

(1)结构简单,制造和维修比较方便

(2)工作行程小,启闭时间短

(3)密封性好,密封面间磨擦力小,寿命较长



【二】执行标准:

(1)设计规范:GB/T 12235

(2)结构长度:GB/T 12221

(3)法兰连接:JB/T 79

(4)试验与检验:JB/T 9002

(5)产品标识:GB/T 12220

(6)供货规范:JB/T 7928



【三】性能参数:

型号

J41H-16C~160C

J41Y-16C~160C

J41W-16P~160P

工作压力(MPa)

1.6~16.0

适用温度(℃)

≤425

≤150

适用介质

水、蒸汽、油品

弱腐蚀性介质

材料

阀体、阀盖

碳素钢

铬镍钛不锈钢

阀杆

铬不锈钢

铬镍钛不锈钢

密封面

堆焊铁基合金

堆焊硬基合金

本体材料

填料

石棉石墨、柔性石墨、聚四氟乙烯



【四】压力试验MPa:

公称压力

1.6

2.5

4.0

6.4

10.0

16.0

强度试验

2.4

3.8

6.0

9.6

15.0

24.0

水密封试验

1.8

2.8

4.4

7.4

11.0

18.0

上密封试验

1.8

2.8

4.4

7.04

11.0

18.0

气密封试验

0.4-0.7



【五】主要零件材料及性能:

体盖扳

阀杆

密封面

垫片(环)

填料

工作温度℃

适用介质

WCB

2Cr13

13Cr
STL
本体材料
尼龙

增强柔性石墨
1Crl3/柔性石墨
08软钢
0Cr18Ni9Ti
OCr18Ni12Mo2Ti

柔性石墨
增强柔性石墨
SFB-260
SFP-260

≤425

水、蒸汽、油品

WC1

38CrMoAI
25Cr2MoV

≤450

WC6

≤540

WC9

≤570

ZGCr5Mo

≤540

ZG1Cr18Ni9Ti

1Cr18Ni9Ti

≤200

硝酸类

ZGCr18Ni12Mo2Ti

1C18Ni12Mo2Ti

≤200

醋酸类



【六】PNl.6MPa规格主要尺寸:

1.6MPa

DN

L

D

D1

D2

b

n-Φd

H

D0

凸面法兰
RF
J41H
J41Y
J41W
J41F
J41N

16C
16P
16R
16I

10

130

90

60

40

14

4-Φ14

198

120

15

130

95

65

45

14

4-Φ14

218

120

20

150

105

75

55

14

4-Φ14

258

140

25

160

115

85

65

14

4-Φ14

275

140

32

180

135

100

78

16

4-Φ18

280

160

40

200

145

110

85

16

4-Φ18

330

180

50

230

160

125

100

16

4-Φ18

350

200

65

290

180

145

120

18

4-Φ18

370

280

80

310

195

160

135

20

8-Φ18

400

280

100

350

215

180

155

20

8-Φ18

415

320

125

400

245

210

185

22

8-Φ18

460

360

150

480

280

240

210

24

8-Φ23

510

450

200

600

335

295

265

26

12-Φ23

710

500

250

650

405

335

320

30

12-Φ25

786

550

300

750

460

410

375

30

12-Φ25

925

600



【七】2.5MPa规格主要尺寸:

2.5MPa

DN

L

D

D1

D2

b

n-Φd

H

D0



10

130

90

60

40

16

4-Φ14

198

120

15

130

95

65

45

16

4-Φ14

218

120

20

150

105

75

55

16

4-Φ14

258

140

25

160

115

85

65

16

4-Φ14

275

140

32

180

135

100

78

18

4-Φ18

280

160

40

200

145

110

85

18

4-Φ18

330

180

50

230

160

125

100

20

4-Φ18

350

200

65

290

180

145

125

22

8-Φ18

400

280

80

310

195

160

135

22

8-Φ18

355

280

100

350

230

190

160

24

8-Φ23

415

320

125

400

270

220

188

28

8-Φ25

460

360

150

480

300

250

218

30

8-Φ25

510

450

200

600

360

310

278

34

12-Φ25

710

500

250

622

425

370

332

36

12-Φ30

786

550

300

698

485

430

390

40

16-Φ30

925

600



【八】4.0MPa规格主要尺寸:

4.0MPa

DN

L

D

D1

D2

D6

b

n-Φd

H

D0

凹凸法兰
MFM
J41H
J41Y
J41W
J41N

40
40P
40R
40I

10

130

90

60

41

35

14

4-Φ14

198

120

15

130

95

65

45

40

16

4-Φ14

233

120

20

150

105

75

55

51

16

4-Φ14

295

140

25

160

115

85

65

58

16

4-Φ14

285

160

32

180

135

100

78

66

18

4-Φ18

302

160

40

200

145

110

85

76

18

4-Φ18

355

200

50

230

160

125

100

88

20

4-Φ18

373

200

65

290

180

145

120

110

22

8-Φ18

408

280

80

310

195

160

135

121

22

8-Φ18

436

280

100

350

230

190

160

150

24

8-Φ23

480

320

125

4001

270

220

188

176

28

8-Φ25

588

360

150

480

300

250

218

204

30

8-Φ25

611

400

200

600

375

320

282

260

38

12-Φ30

720

400



【九】6.4MPa规格主要尺寸:

6.4MPa

15

170

105

75

55

40

18

4-14Φ

195

400

凹凸法兰
MFM
J41H
J41Y
J41W
J41N

64
64P
64R
64I

20

190

125

90

68

51

20

4-Φ18

228

160

25

210

135

100

78

58

22

4-Φ18

275

180

32

230

150

110

82

66

24

4-Φ23

325

200

40

260

165

125

95

76

24

4-Φ23

360

240

50

300

175

135

105

88

26

4-Φ23

410

280

65

340

200

160

130

110

28

8-Φ23

450

320

80

380

210

170

140

121

30

8-Φ23

485

360

100

430

250

200

168

150

32

8-Φ25

537

400

125

500

295

240

202

176

36

8-Φ30

631

400

150

550

340

280

240

204

38

8-Φ34

646

450

200

650

405

345

300

260

44

12-Φ34

813

500



【十】10.0MPa规格主要尺寸:

10.0MPa

10

170

100

70

50

35

20

4-Φ14

198

140

凹凸法兰
MFM
J41H
J41Y
J41W

100
100P
100R
100I

15

170

105

75

55

40

20

4-Φ14

202

140

20

190

125

90

68

51

22

4-Φ18

228

160

25

210

135

100

78

58

24

4-Φ18

250

180

32

230

150

110

82

66

24

4-Φ23

326

200

40

260

165

125

95

76

26

4-Φ23

360

240

50

300

195

145

112

88

28

4-Φ25

414

280

65

340

220

170

138

110

32

8-Φ25

434

320

80

380

230

1810

148

121

34

8-Φ25

547

360

100

430

265

210

172

150

38

8-Φ30

621

400

125

500

310

250

210

176

42

8-Φ34

732

400

150

550

350

290

250

204

46

12-Φ34

840

450
